Momento-curvatura

Nella scheda "Momento-curvatura" si calcola il diagramma M-φ della sezione a sforzo normale N costante, disegnato nella stessa forma della Fig. C4.1.12 della Circolare 2019: i punti notevoli richiesti dalla norma, con le loro quote sugli assi.

  • φ'yd, M'yd — prima plasticizzazione: il punto in cui l'armatura tesa raggiunge la deformazione di snervamento.
  • φyd — plasticizzazione convenzionale della bilineare NTC, φyd = MRd/M'yd · φ'yd.
  • φu, MRd — stato ultimo (momento resistente, con il pivot C dov'è dovuto — vedi Pivot C e campo elastico (SLV)).

Il fattore di duttilità in curvatura (NTC 2018 §4.1.2.3.4.2) è

μφ = φu / φyd

Il campo opzionale «Domanda μφ,Ed» permette di verificare direttamente μφ ≥ μφ,Ed [4.1.18b], come richiesto nella linguetta SLV della scheda N-M (retta) quando non si usa il campo sostanzialmente elastico.

Le curvature si mostrano positive in tutti e due i versi: nel verso negativo l'asse dei momenti è ribaltato, con i valori negativi crescenti in valore assoluto verso l'alto.

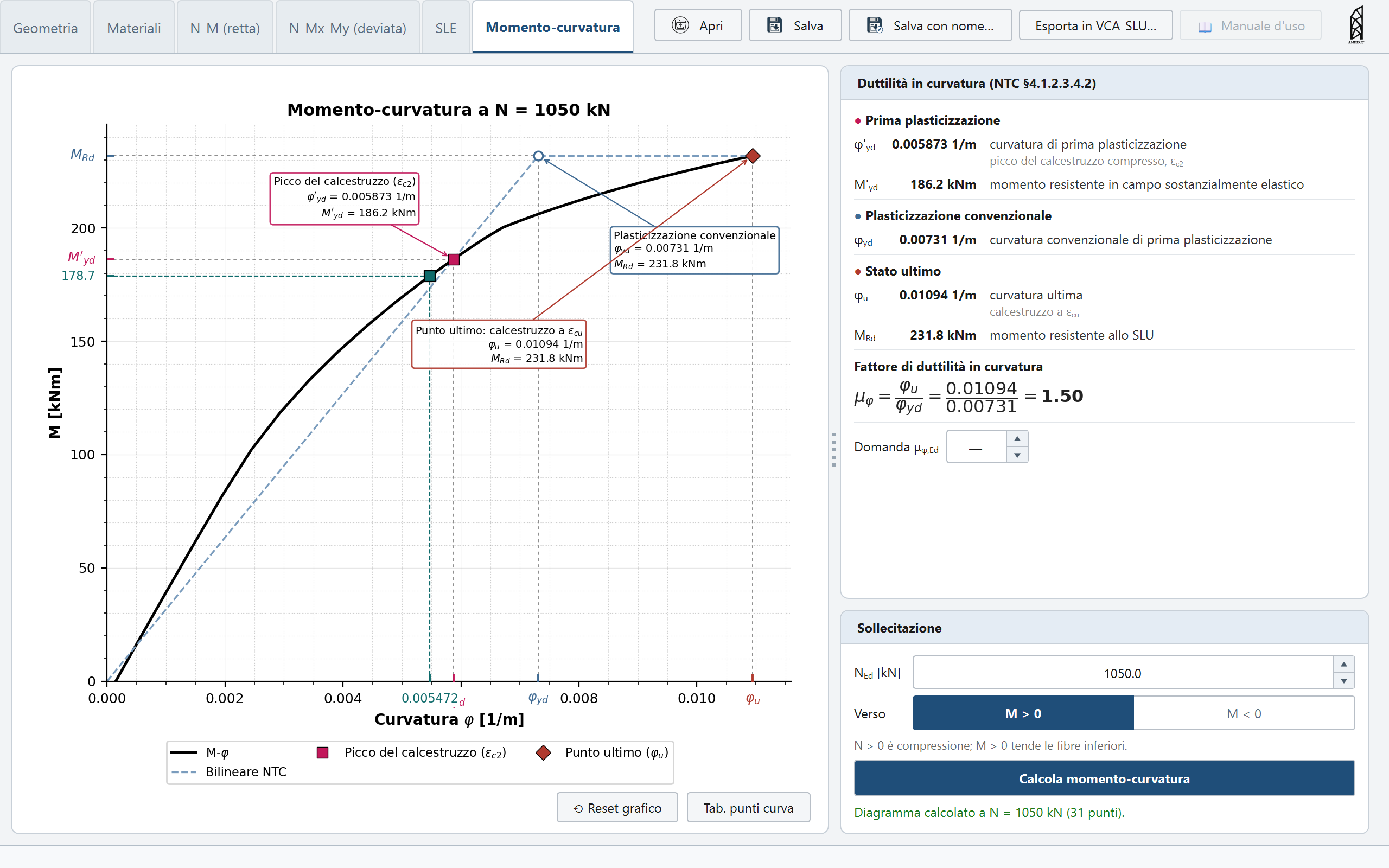

Diagramma momento-curvatura con punti notevoli
Scheda "Momento-curvatura": diagramma φ-M con i punti di prima plasticizzazione, plasticizzazione convenzionale e stato ultimo, e il fattore di duttilità μ_φ
