6. Flessione deviata - dominio 3D
Verifica di una pila da ponte a sezione scatolare cava, 3000×1800 mm, pareti di spessore 300 mm, armata su doppio perimetro (ϕ24 esterno a passo 150 mm, ϕ16 interno a passo 200 mm). Calcestruzzo fck = 33.2 MPa, fcd = 18.81 MPa; acciaio fyd = 391.3 MPa. Un caso che richiede necessariamente una sezione poligonale con foro, fuori dalla portata della sezione rettangolare pura.

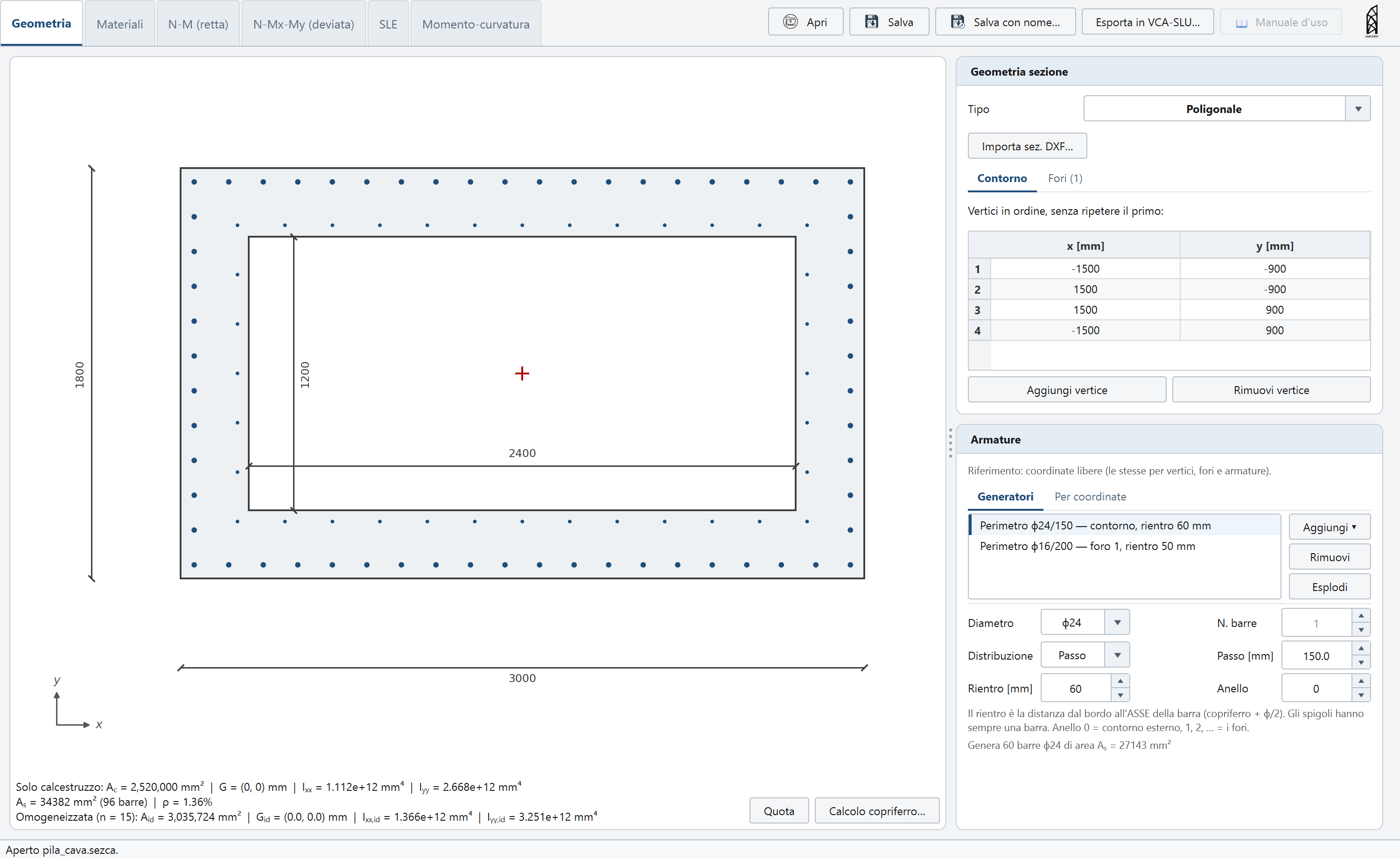

La geometria si disegna nella scheda "Geometria" come poligono rettangolare con un foro rettangolare concentrico, e l'armatura come due Perimetro a copriferro.
La verifica è a N costante

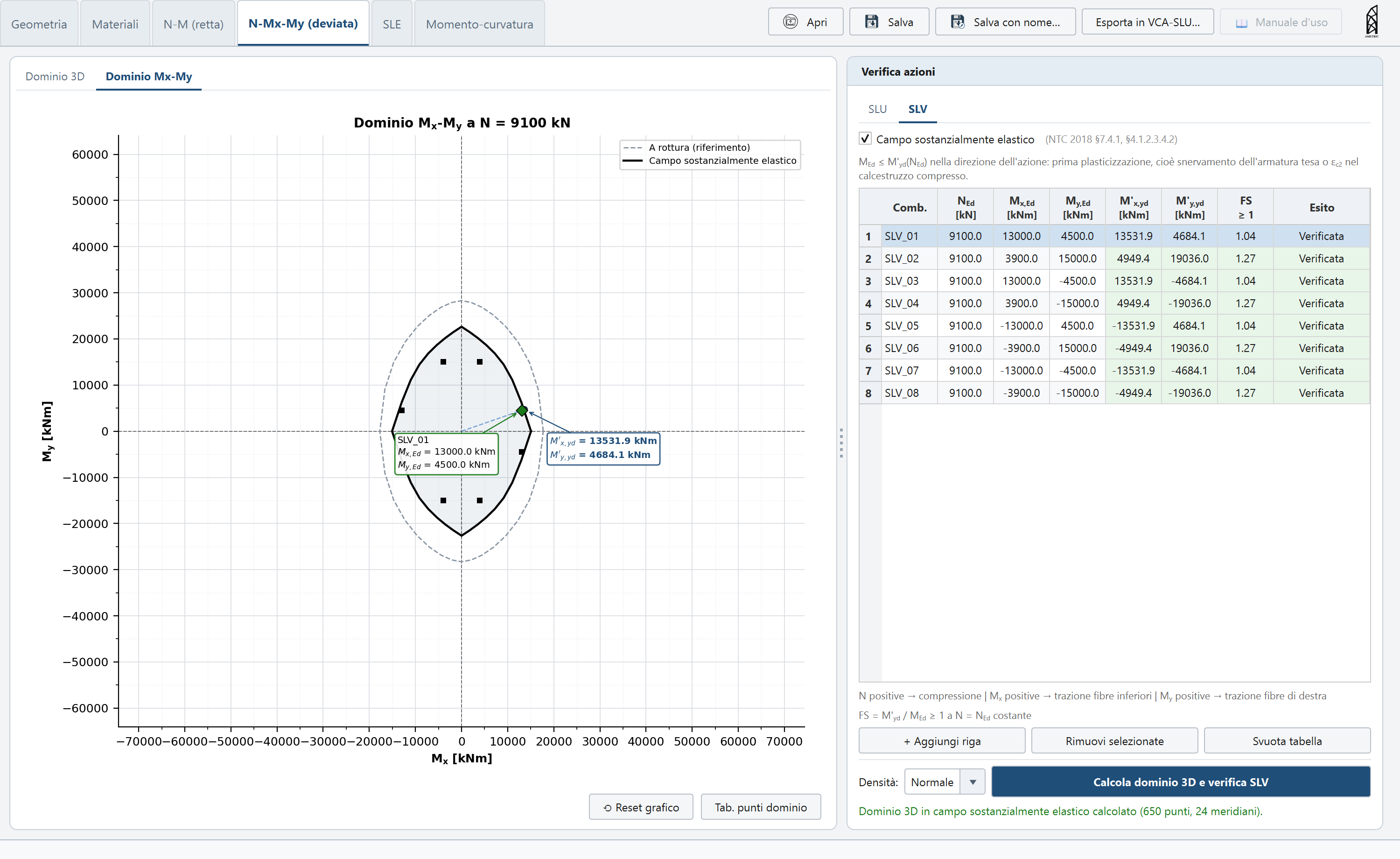

Nella scheda "N-Mx-My (deviata)", allo stato limite di salvaguardia della vita, si verificano quattro combinazioni sismiche a NEd = 9100 kN costante (combinazione 100 %+30 % di Mx ed My nei quattro versi):
| Combinazione | Mx,Ed | My,Ed | FS |
|---|---|---|---|
| SLV_01 | 13000 | 4500 | 1.325 |
| SLV_02 | 3900 | 15000 | 1.693 |
| SLV_03 | 13000 | -4500 | 1.325 |
| SLV_04 | 3900 | -15000 | 1.693 |
Come spiegato nella scheda N-Mx-My (deviata), il fattore di sicurezza è letto sulla sezione del dominio 3D a N = NEd costante (non lungo la semiretta dall'origine nello spazio N-Mx-My): a N = 9100 kN il momento resistente in flessione retta vale Mx,Rd = 17719 kNm.

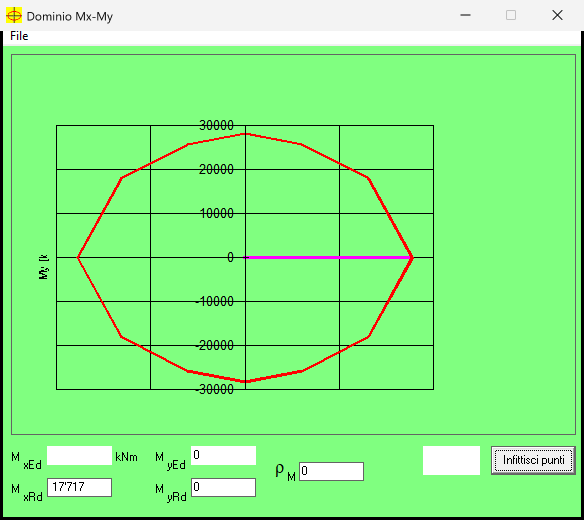

Il confronto con VCA-SLU, condotto sulla stessa sezione (file .slu esportato dall'app), dà Mx,Rd = 17718 kNm in flessione retta a N = 9100 kN (scarto nullo alla cifra significativa) e un fattore di sicurezza sulla combinazione SLV_01 di 1.322 contro 1.325 di AMetric_sez_CA — uno scarto dello 0.2 %, coerente con la discretizzazione a rettangolini di VCA-SLU contro l'integrazione diretta di AMetric_sez_CA.
