N-Mx-My (deviata)

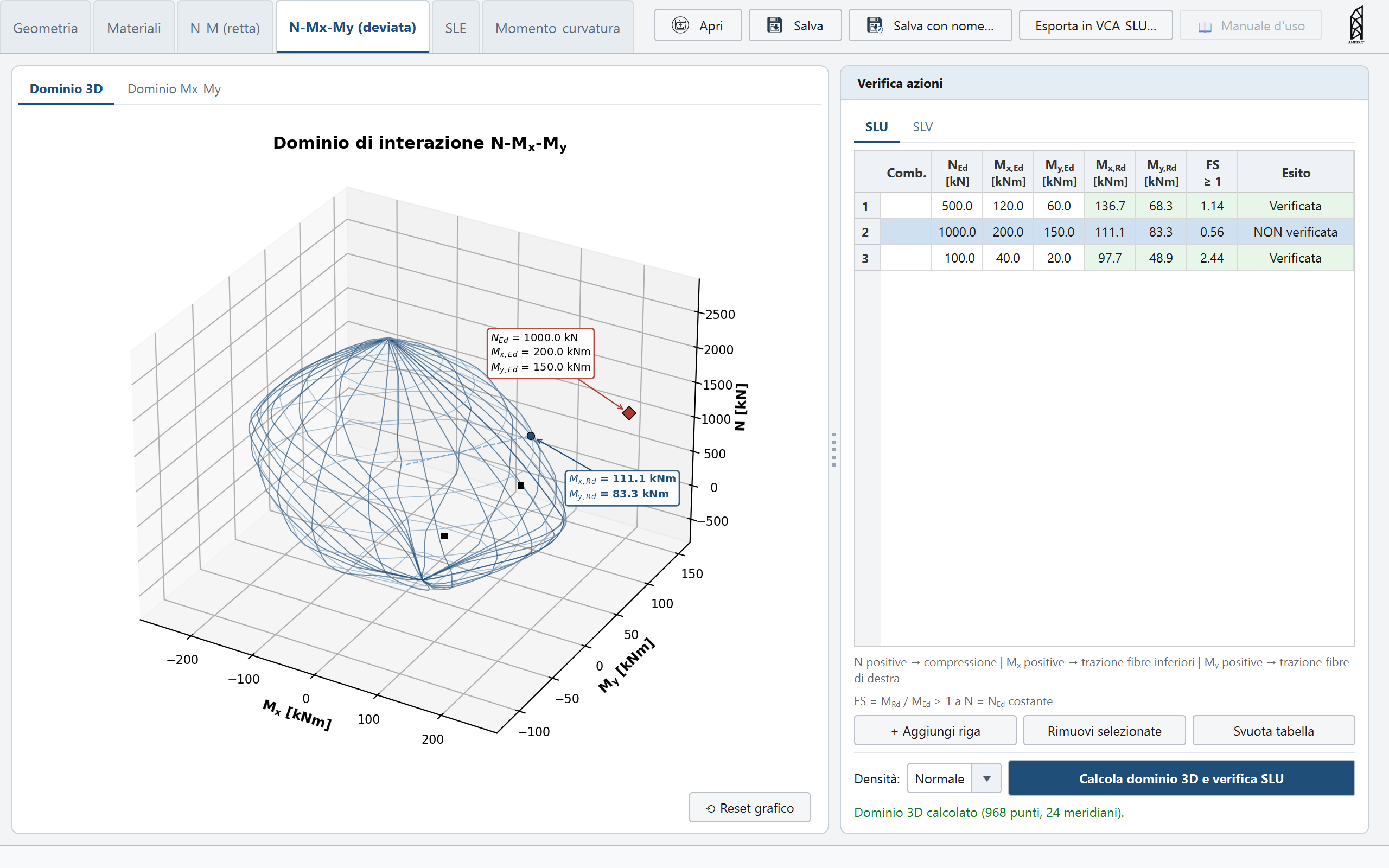

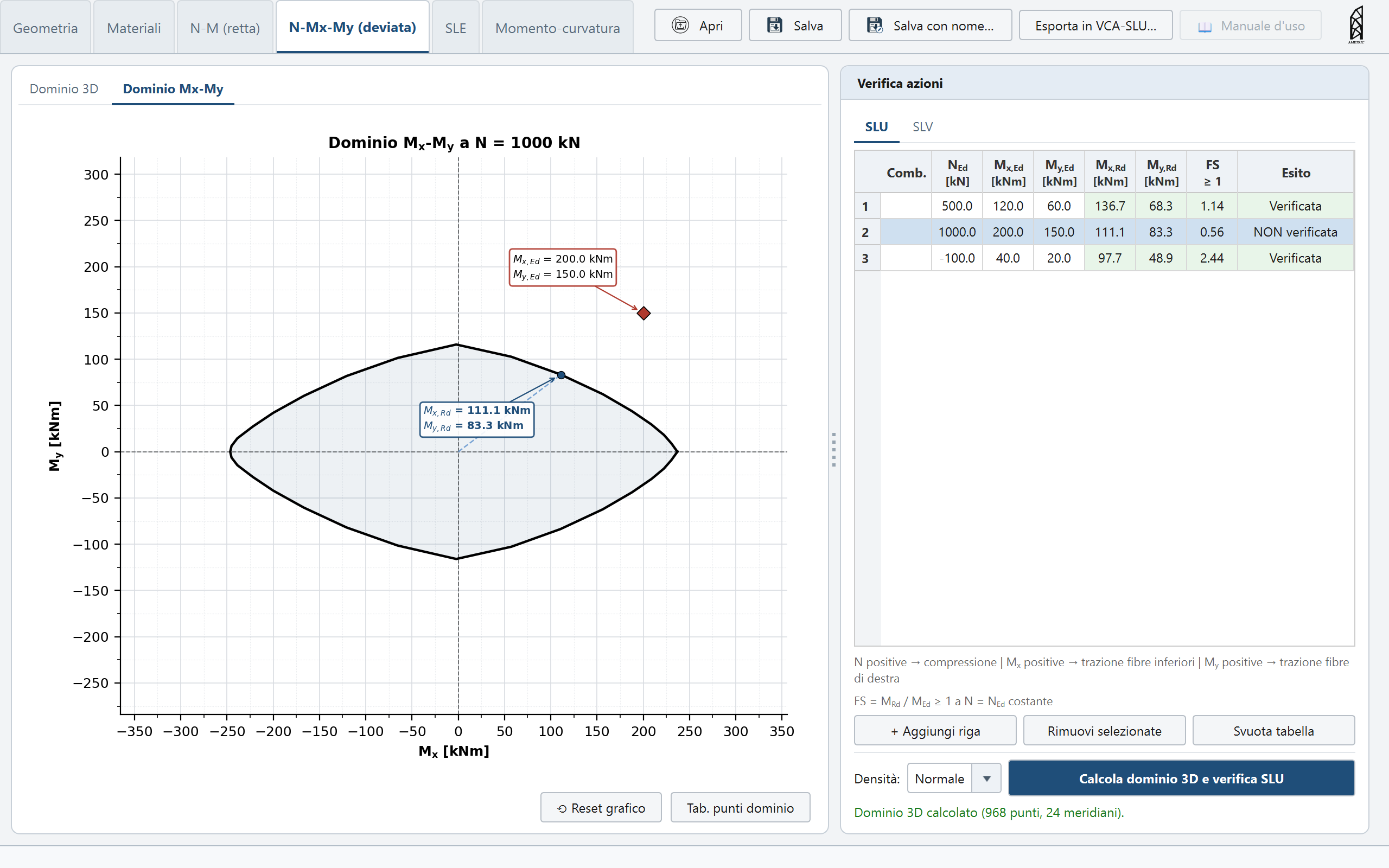

Nella scheda "N-Mx-My (deviata)" si verifica la sezione a presso/tensoflessione deviata, con azione assiale e due componenti di momento. A sinistra due linguette di grafico: «Dominio 3D» (meridiani e paralleli a N costante) e «Dominio Mx-My» (la sezione del dominio 3D a N = NEd, dove si legge la verifica).
Come nella scheda N-M (retta), due linguette SLU | SLV (con la casella «Campo sostanzialmente elastico», NTC 2018 §7.4.1) e un bottone unico, «Calcola dominio 3D e verifica SLU/SLV».
La verifica biassiale è a N costante
Info
La verifica avviene a N = NEd costante (la sezione del dominio 3D per quel valore di N), non lungo la semiretta dall'origine nello spazio N-Mx-My, come fa qualche altro software. È la forma della verifica NTC 2018 [4.1.18a] (MRd = MRd(NEd)) e [4.1.19] (MRyd, MRzd "corrispondenti a NEd"). Un confronto con un software che legge il dominio lungo la semiretta 3D darà lo stesso esito ma un fattore di sicurezza diverso: non è un errore, sono due definizioni diverse dello stesso margine.
Il fattore di sicurezza è il rapporto radiale sulla slice Mx-My, lungo la retta dall'origine al punto azione:
FS = Mx,Rd / Mx,Ed = My,Rd / My,Ed
Convenzioni
Info
L'interfaccia chiama i due momenti Mx e My (come VCA-SLU: Mx tende le fibre inferiori se positivo, My tende le fibre di destra se positivo). Nel file di progetto .sezca e nel motore di calcolo gli stessi valori restano con i nomi My/Mz — vedi Convenzioni e unità di misura.
Il bottone «Tab. punti dominio», sotto il grafico Mx-My, esporta i punti della frontiera calcolata per quel valore di N.
