3. Tensioni SLE - bibliografia
L'esempio applicativo è tratto dall'appendice al capitolo 11 del libro "Progetto delle strutture in calcestruzzo armato con l'Eurocodice 2 e le Norme Tecniche per le Costruzioni 2018" di F. Angotti, M. Guiglia, P. Marro, M. Orlando — lo stesso esempio già validato con il software gemello AMetric_sez_rett_CA, qui riverificato con AMetric_sez_CA anche in flessione deviata, una verifica che la sezione rettangolare pura non offre.
- Tipo sezione: 300×550 mm (inserita come poligono a 4 vertici)
- Calcestruzzo C25/30, fck = 25 MPa (impostato manualmente)
- αe = n = 15 (Es = 200000 MPa impostato manualmente, per coerenza col testo, contro i 210000 MPa della Circolare 2019)

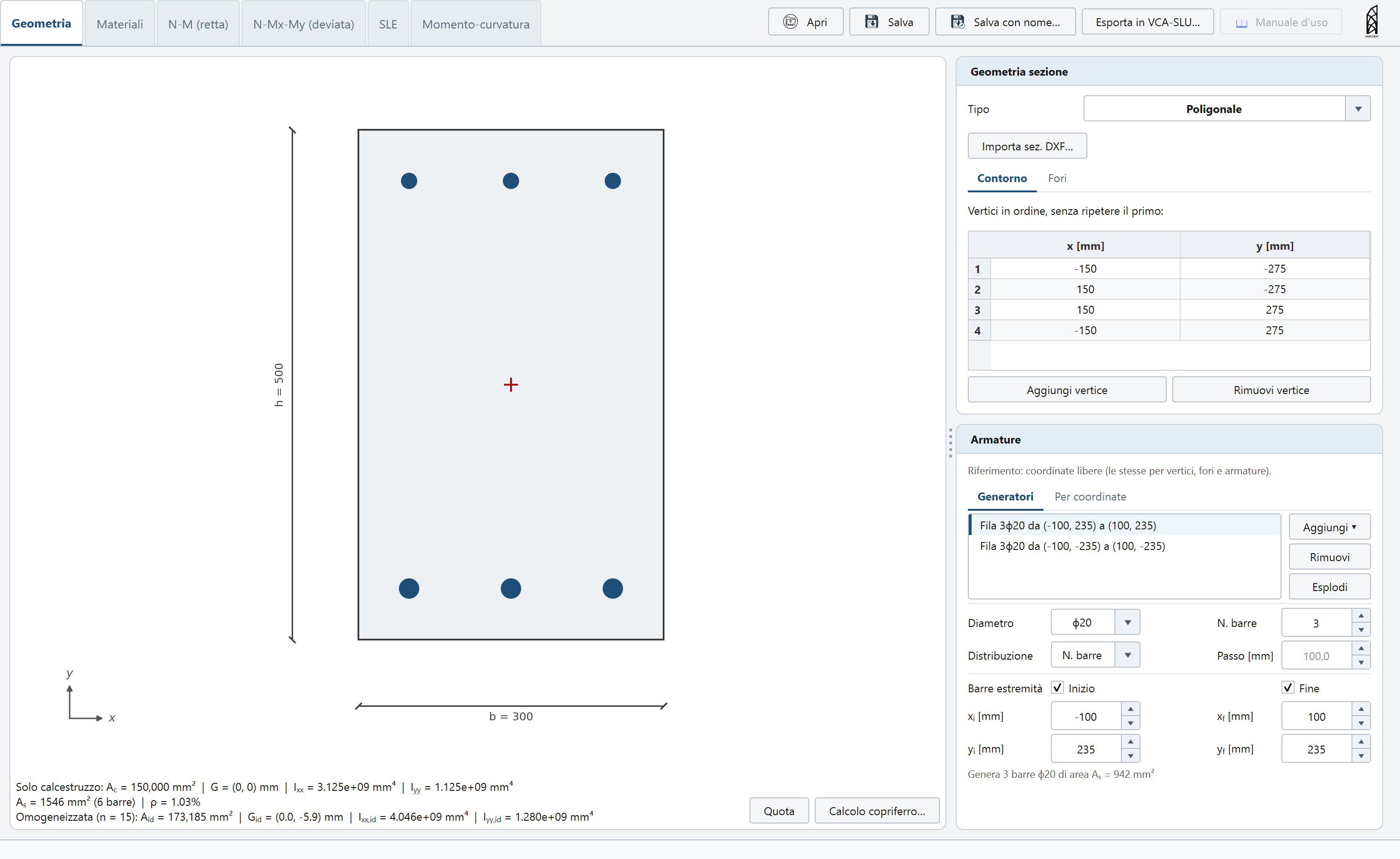

La sezione si disegna nella scheda "Geometria" come poligono rettangolare 300×550, con l'armatura superiore e inferiore posata come due Fila di barre equivalenti.
Nel testo il calcolo delle tensioni con il metodo n dà σc = 17.73 N/mm² e σs = 246.3 N/mm². Nella scheda "SLE", combinazione rara, AMetric_sez_CA calcola σc,sup = 17.9 MPa e σs = 246.4 MPa, con la stessa posizione dell'asse neutro x = 260.8 mm dal lembo superiore — valori coerenti con quelli attesi dal testo.
L'ulteriore confronto con il software VCA-SLU conferma la coincidenza dei risultati, tensioni e posizione dell'asse neutro comprese — lo stesso riscontro già ottenuto sulla sezione rettangolare pura con AMetric_sez_rett_CA.
