4. Fessurazione SLE - confronto VCA-SLU
Verifica di una sezione scatolare 600×800 mm con foro 300×350 mm fuori centro, armata su doppio perimetro (20 barre, As = 5001 mm²). Calcestruzzo fck = 30.71 MPa, acciaio fyd = 391.3 MPa — la stessa sezione del confronto SLU di Dominio SLU - confronto VCA-SLU.
VCA-SLU calcola le tensioni di esercizio col metodo n, ma non l'apertura delle fessure: il confronto riguarda quindi σc, σs e la posizione dell'asse neutro, a diverse combinazioni di N, Mx, My (incluse quelle in flessione deviata):
| NEd | Mx,Ed | My,Ed | σc (VCA-SLU) | σc (sez_CA) | σs (VCA-SLU) | σs (sez_CA) |
|---|---|---|---|---|---|---|
| 0 | 326.0 | 0 | -7.612 | -7.612 | 288.0 | 288.03 |
| 0 | -341.0 | 0 | -7.833 | -7.833 | 288.0 | 288.02 |
| 3280.3 | 544.5 | 0 | -14.74 | -14.741 | -14.02 | -14.02 |
| -720.4 | 119.6 | 0 | -0.8076 | -0.808 | 288.0 | 288.04 |

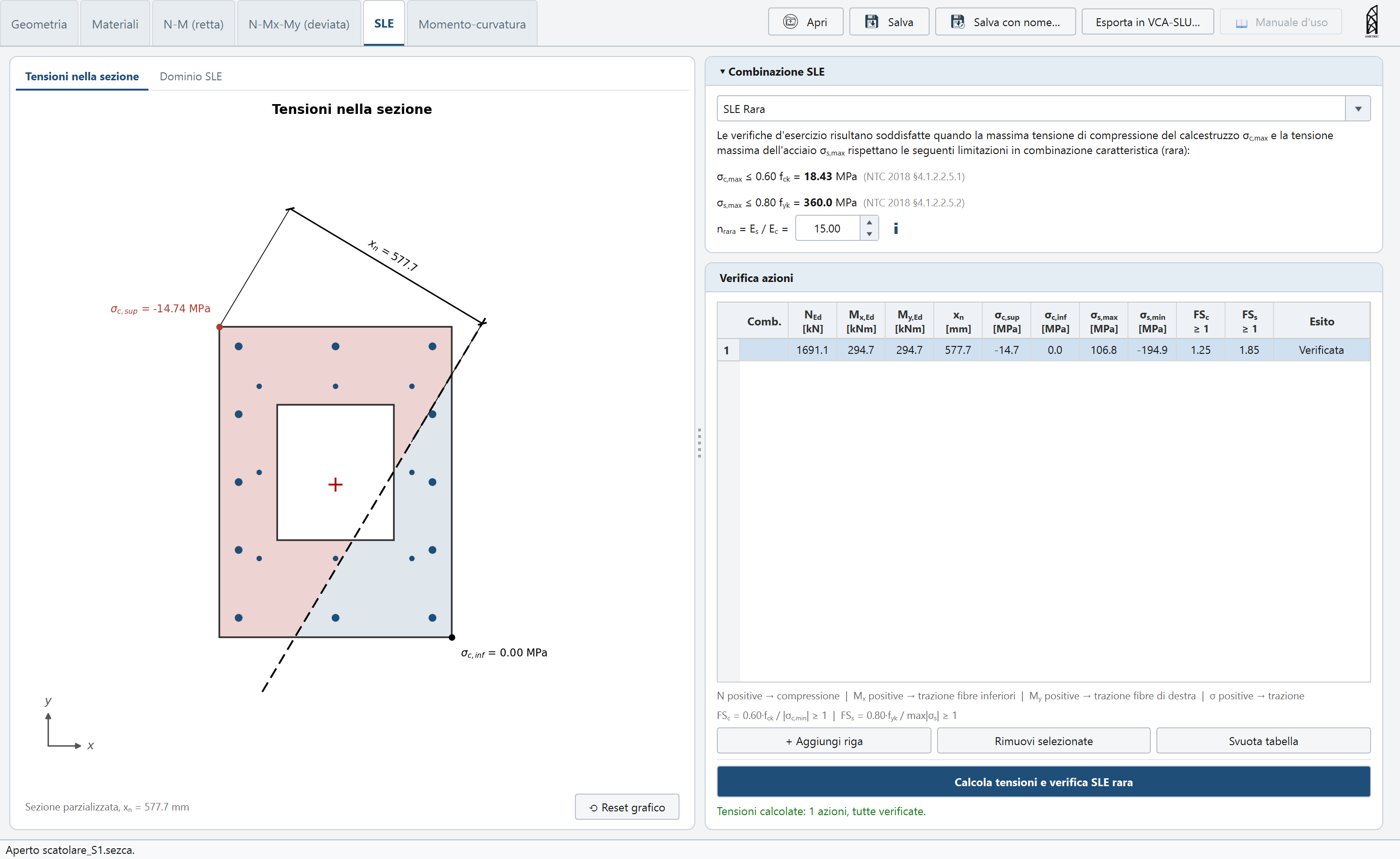

| 1691.1 | 294.7 | 294.7 | -14.74 | -14.74 | 106.8 | 106.81 |
| 0 | 156.4 | -208.5 | -10.76 | -10.755 | 288.0 | 287.95 |
| 0 | 0 | 297.2 | -8.045 | -8.045 | 288.0 | 288.04 |
Lo scarto fra i due software, su undici azioni per ciascuna delle dieci sezioni della campagna di confronto (108 verifiche in tutto), resta nell'ordine del millesimo di MPa.

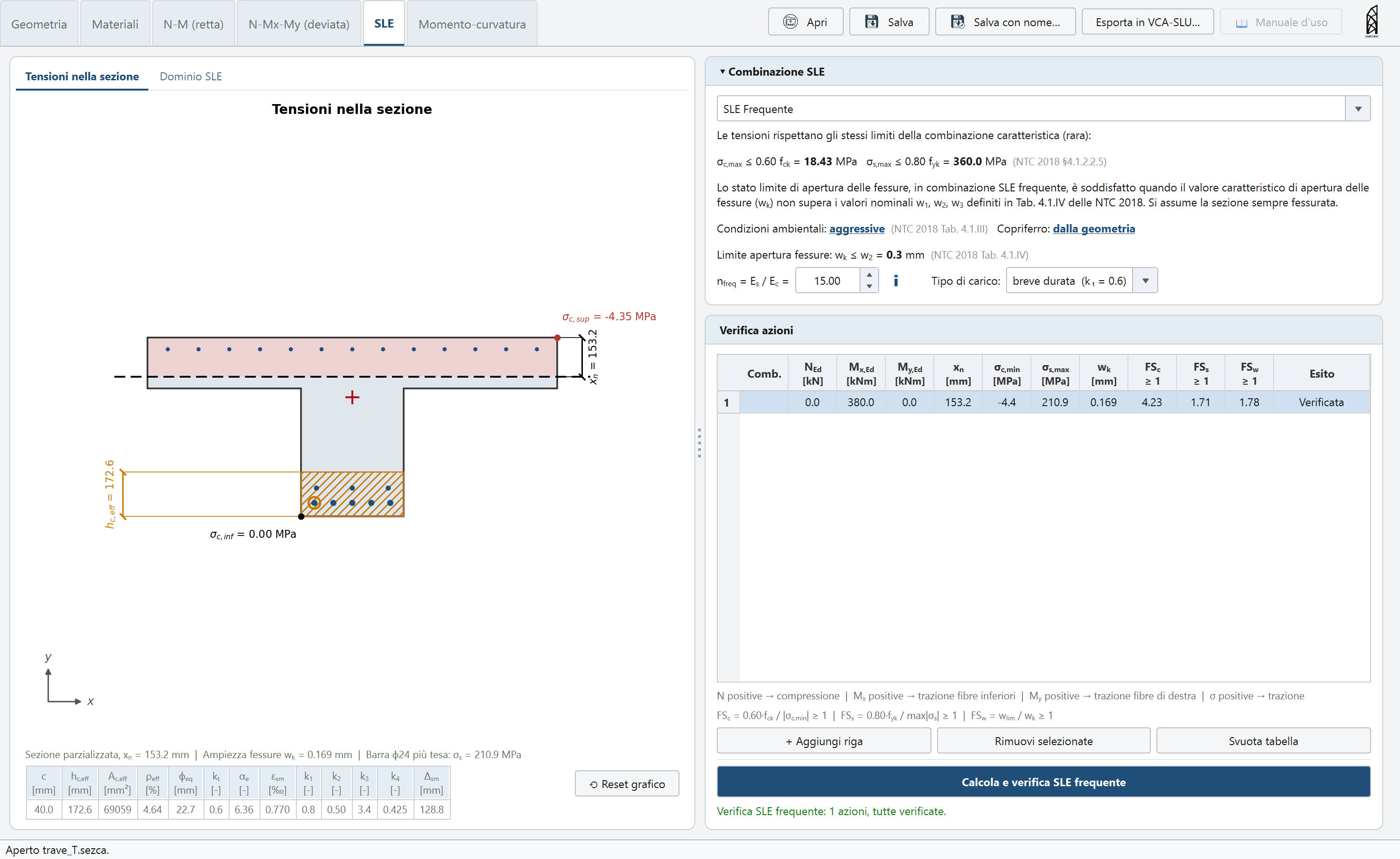

Per l'apertura delle fessure, verificata solo da AMetric_sez_CA, un esempio sulla trave a T 1600×200/400×700 mm (ambiente aggressivo, combinazione frequente, MEd = 380 kNm in campata) dà wk = 0.169 mm, calcolato con il criterio "barre vicine" della Circolare 2019 (§C4.1.2.2.4.5): hc,eff = 172.6 mm, Ac,eff = 69059 mm², Δsm = 128.8 mm, σs = 210.9 MPa, entro il limite wlim = 0.3 mm con FSw = 1.78.
