8. SLV in campo elastico - pila da ponte
Stessa pila da ponte cava 3000×1800 mm della pagina Flessione deviata - dominio 3D, questa volta verificata in campo sostanzialmente elastico (NTC 2018 §7.4.1/§4.1.2.3.4.2): la struttura, isolata sismicamente, è classificata non dissipativa, e l'azione non deve superare il momento di prima plasticizzazione.
A NEd = 9100 kN, il dominio di prima plasticizzazione di AMetric_sez_CA dà, in flessione retta, M'x,yd = 15062 kNm — un valore sensibilmente più basso del momento resistente a rottura Mx,Rd = 17719 kNm della pagina precedente, calcolato con la casella "Campo sostanzialmente elastico" attiva nella scheda N-Mx-My (deviata).

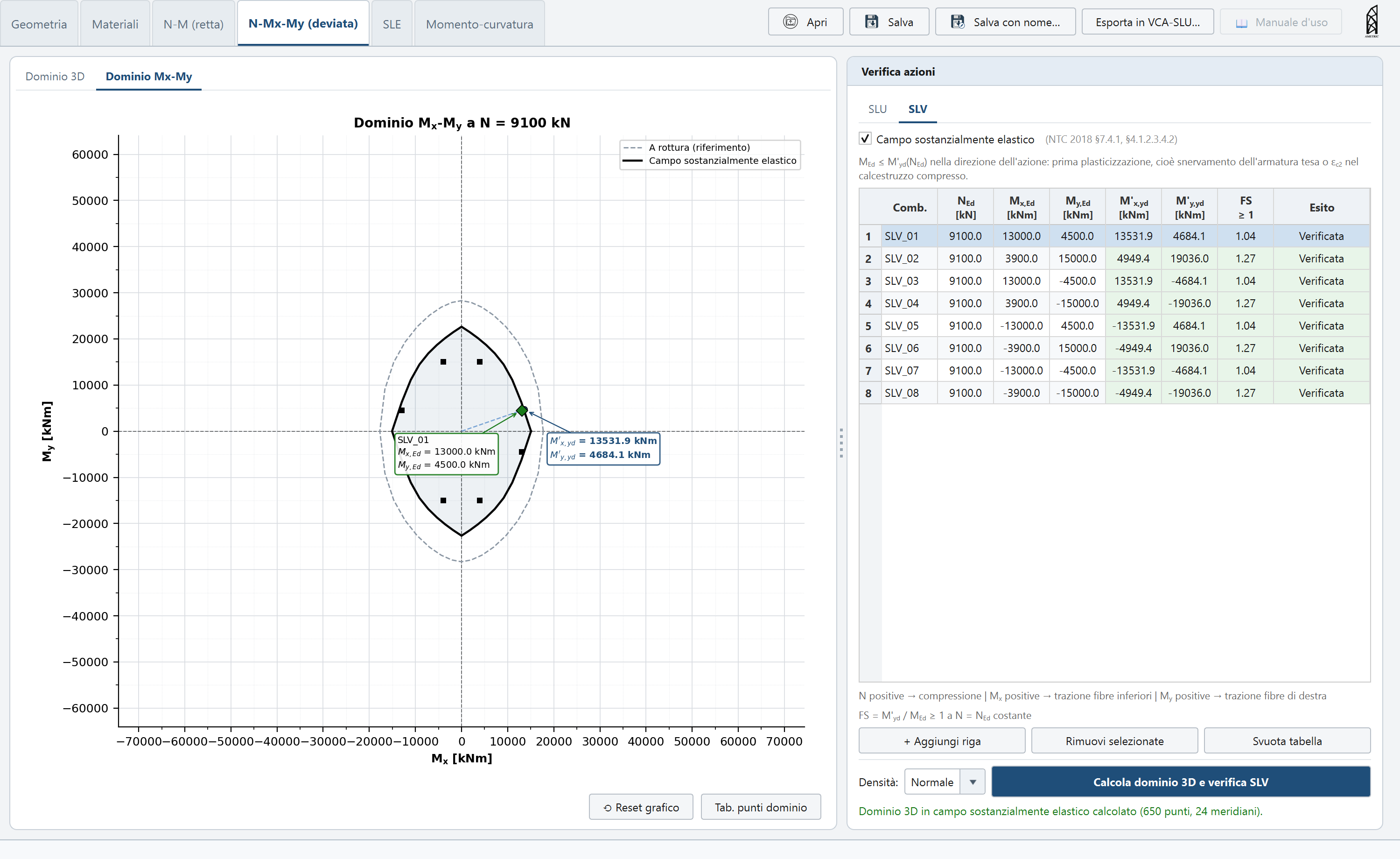

Il grafico mostra il dominio a rottura come riferimento tratteggiato: si vede come il dominio elastico sia più stretto e non convesso — una rientranza reale, non un artefatto grafico, descritta nel dettaglio in Pivot C e campo elastico (SLV).
Per questo tipo di verifica non esiste un software di confronto diretto nella campagna di validazione: nessuno dei programmi usati per gli altri esempi calcola allo stesso modo il dominio di prima plasticizzazione con la famiglia di deformate limite propria che adotta AMetric_sez_CA. Il confronto numerico disponibile è quello interno, fra il motore di calcolo e i casi di test dedicati (vedi Pivot C e campo elastico (SLV)): questa pagina ne mostra l'effetto su un caso reale, non un confronto esterno.
