SLE
Nella scheda "SLE" si verificano le tensioni di esercizio e l'apertura delle fessure, in tre combinazioni (NTC 2018 §4.1.2.2) scelte dalla tendina Combinazione, ciascuna con la propria tabella di azioni, il proprio coefficiente n (e kt) e i propri esiti.
- Rara — verifica tensionale: σc ≤ 0.60 fck nel calcestruzzo compresso, |σs| ≤ 0.80 fyk nell'acciaio (§4.1.2.2.5).
- Frequente — apertura delle fessure wk ≤ wlim (§4.1.2.2.4, Circolare 2019 [C4.1.2.2.4.5]), con wlim dalla Tab. 4.1.IV secondo le condizioni ambientali scelte nel pannello del copriferro (scheda Geometria).
- Quasi permanente — σc ≤ 0.45 fck e wk ≤ wlim.
Info
Frequente e quasi permanente applicano anche i limiti di tensione della rara (σc ≤ 0.60 fck, |σs| ≤ 0.80 fyk): è una scelta cautelativa dell'app, non richiesta testualmente dalla norma per questi due stati, motivata dal fatto che le azioni frequenti e quasi permanenti non superano quelle rare.
Il calcolo è a sezione parzializzata (calcestruzzo non reagente a trazione, metodo n) con tensioni positive di trazione — l'unica eccezione alla convenzione N/M positivi in compressione/flessione positiva, vedi Convenzioni e unità di misura.
Parametri
Il coefficiente n (di serie 15) è lo stesso per tutte le combinazioni. In frequente e quasi permanente si imposta anche kt (tipo di carico: breve durata 0.6 di serie in frequente, lunga durata 0.4 in quasi permanente), usato nel calcolo dell'apertura di fessura.
Grafici

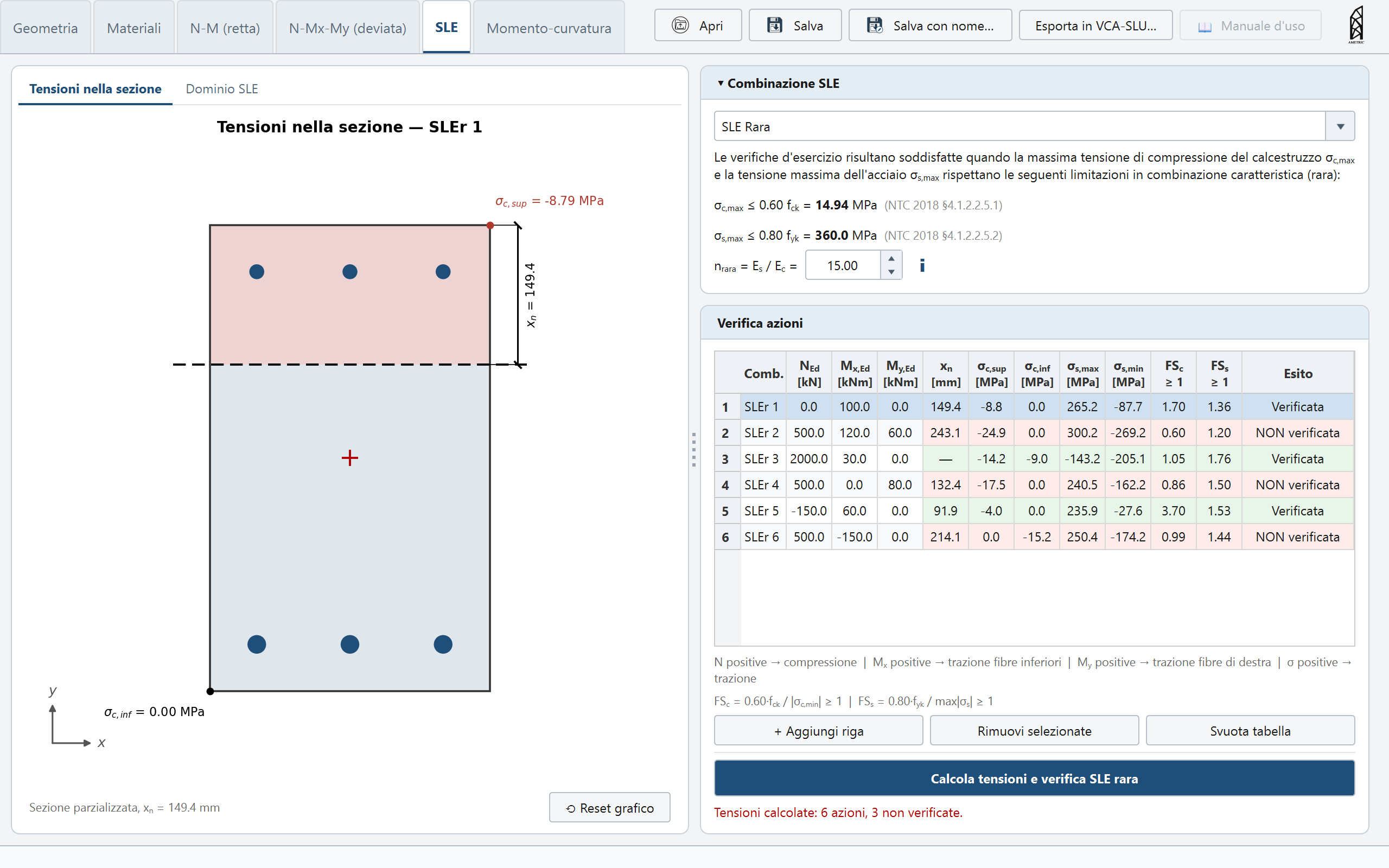

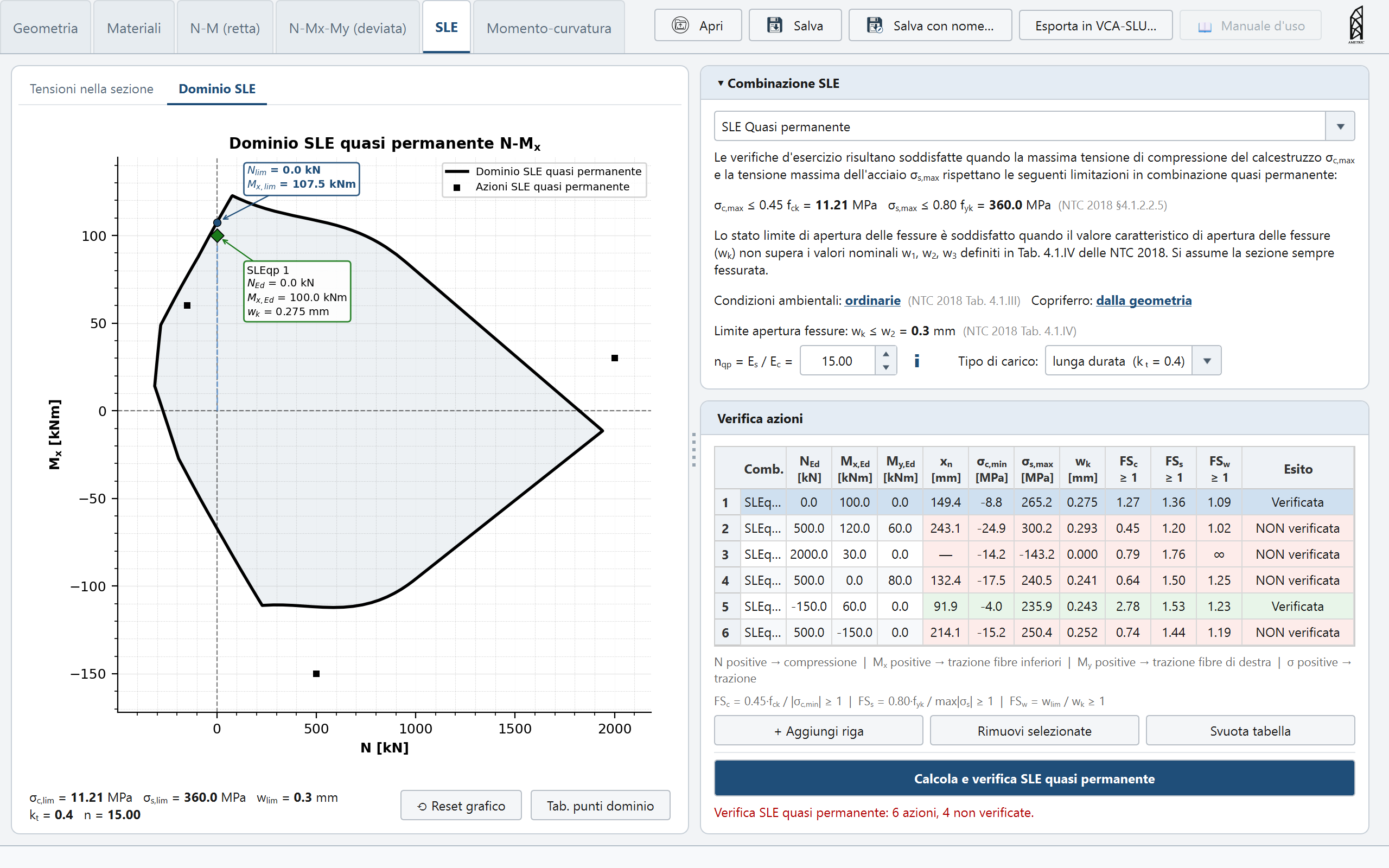

A sinistra due linguette: «Tensioni nella sezione» (parte compressa in rosso, tesa in blu, asse neutro quotato con xn, tensioni σc,sup/σc,inf — con le fessure anche l'area efficace Ac,eff tratteggiata, hc,eff e la barra che governa) e «Dominio SLE» (N-Mx, N-My o Mx-My secondo la riga scelta).
Info
In forte trazione il bordo del dominio di frequente e quasi permanente può apparire "frastagliato" invece che continuo: non è un difetto, ma l'effetto di barre che entrano o escono dall'area efficace al variare dell'azione. Dettagli in Fessurazione nella sezione generica.
